SC175: Создан для грузовика, который никогда не останавливается
175А · 600В · UL1977 · IP20 · двухполюсный двухконтактный · корпус PC110U
Штабелеры и складские погрузчики не живут легкой жизнью. Разъем 175А на одном из них подключается и отключается несколько раз за смену, пропускает ток часами, а затем остается висеть на кабеле. SC175 разработан для такой работы, а не для каталожных показателей.
Рабочий цикл — это настоящая спецификация
Разъем имеет номинальные характеристики по току и напряжению; редко указывается количество соединений. Во флоте штабелеров это число велико: замена батарей, подключение зарядки и редкие тесты. Каждое соединение — это небольшое изнашивание контакта и защелки, и разъем, который едва справляется новым, через год такой эксплуатации становится горячим соединением.
SC175 решает эту проблему в местах износа: защелка, сохраняющая натяжение, контакты с покрытием, чтобы сопротивление не росло с каждым циклом, и корпус, который выдерживает падение вместе с присоединенным кабелем.
Характеристики

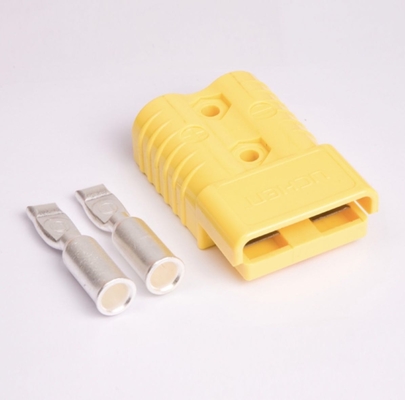

175А непрерывно, 600В, UL1977, IP20, от -20°C до +105°C, выдерживает 2500В постоянного тока. Двухконтактная биполярная конфигурация. Клеммы из меди T2 с серебряным покрытием; корпус из поликарбоната PC110U. Цвет стандартный или по требованию заказчика.
Значение 175А — это место этого разъема во флоте: достаточно мощный для штабелера или небольшого противовесного погрузчика, достаточно легкий, чтобы оператору было удобно работать с кабелем при замене батареи в тесном отсеке.
Размеры кабелей, которые он принимает
Клеммы предлагаются для кабелей 4 AWG, 2 AWG, 1 AWG и 0/1 AWG. Этот диапазон охватывает кабели, используемые в большинстве приложений на 175А, и он существует потому, что разъем 175А используется на нескольких классах погрузчиков — кабель штабелера и кабель небольшого противовесного погрузчика — это не один и тот же кабель, даже если разъем один и тот же.
Подберите матрицу к кабелю, а не к наконечнику. Обжим, выполненный неправильной матрицей, выглядит правильно и измеряется неправильно, а при 175А разница проявляется в виде тепла на клемме, а не как видимый дефект.
Серебро на меди T2
Покрытие — это то, что обеспечивает стабильность повторно сделанного соединения. Голая медь окисляется, а оксид обладает сопротивлением; на разъеме, который соединяется сотни раз, это сопротивление тихо накапливается, пока соединение не станет теплым при каждой зарядке. Серебряное покрытие сохраняет контактное сопротивление на начальном уровне, поэтому оно присутствует во всех характеристиках этого семейства, а не только в верхних.
Корпус и рукоятка
Поликарбонат PC110U обеспечивает ударопрочность без хрупкости твердого пластика, а разъем поставляется в комплекте с соответствующей рукояткой и крышкой. Рукоятка — это часть, которая принимает на себя удары — оператор выдергивает разъем за нее дюжину раз в день — поэтому комплектный набор — это не удобство упаковки, а часть, которая сохраняет разъем в целости.
Где на самом деле проявляются отказы
В обжиме. Самая распространенная причина теплого соединения на 175А. Испытание на разрыв перед закрытием корпуса выявляет почти все такие случаи.
В защелке. Защелка, потерявшая натяжение, позволяет разъему разболтаться при вибрации; симптом — прерывистый контакт, а не полный отказ.
На входе кабеля. Кабель, висящий на разъеме, создает постоянный изгиб на входе; за месяцы оболочка в этом месте твердеет и трескается.
На контактной поверхности. Загрязнение от рук и иногда от протирки абразивом, который снимает покрытие.
Примечание о 175А против 350А
Эти два разъема не взаимозаменяемы, и разница не только в номинальном токе: 350А принимает кабель от 2/0 до 300 AWG, в то время как этот останавливается на 0/1 AWG. Установка разъема 175А на кабель 2/0 — это ошибка, которая приводит к горячему соединению с первой смены, потому что кабель может пропускать больше тока, чем может пропустить контакт.
Техническое обслуживание, которое вписывается в смену
При каждой замене батареи: осмотрите контактную поверхность. При каждом обслуживании: проверьте натяжение защелки и вход кабеля. Один раз за сезон: сравните температуру разъемов по всему парку после зарядки и исследуйте аномалию. Ни один из этих шагов не занимает больше минуты, и вместе они предотвращают отказ, который останавливает погрузчик посреди смены.
Заказ
Укажите размер кабеля вместе с разъемом, чтобы клеммы были подобраны на заводе, а не на рабочем месте. Где парк использует несколько номиналов, заказывайте по классу машины и храните размеры отдельно на складе — корпуса выглядят одинаково, а смешанная коробка приводит к тому, что неправильный разъем оказывается на неправильном кабеле.
Часто задаваемые вопросы
Это двухконтактный разъем? Да, биполярный двухконтактный, с соответствующей рукояткой и крышкой.
Можно ли использовать на батарее 48В? Номинальное напряжение 600В, поэтому напряжение не является ограничением; ток и размер кабеля определяют применение.
Какой класс защиты? IP20 — защита от твердых предметов, а не от воды.
Доступны ли запасные корпуса? Спросите с указанием модели и размера кабеля; комплекты поставляются подобранными.
| | | | |
Почему рейтинг IP20 честен
IP20 часто воспринимается как ограничение, и это правильно: этот разъем не предназначен для моечных зон и не для наружных зарядных точек без навеса. Он предназначен для аккумуляторного отсека, где риск заключается в контакте с пальцами и инструментами, а не с водой. Место, где требуется большая защита, должно указывать другое устройство, а не ожидать, что это устройство будет переносить брызги.
Соответствие разъема классу погрузчика
Как правило: ручные гидравлические тележки и небольшие штабелеры находятся в нижнем диапазоне, складские штабелеры и небольшие противовесные машины — на 175А, а более тяжелые противовесные погрузчики — на 350А. Правило — это отправная точка, а не спецификация — кабель, уже установленный на погрузчике, является лучшим доказательством, потому что разъем должен соответствовать кабелю так же, как и нагрузке.
Один запасной комплект на объект
Один запасной комплект 175А на складе превращает вышедший из строя разъем с остановившегося погрузчика в десятиминутную починку. Учитывая, что корпуса выглядят одинаково для разных номиналов, пометьте запасной комплект его размером кабеля, а также моделью.
